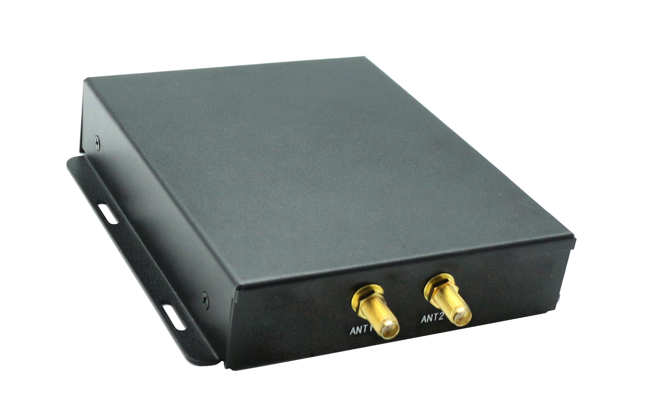

高频远距离电子标签读写器HR9226是一款高性能的ISO/IEC 15693协议电子标签读写器，完全自主知识产权设计，全数字信号处理设计，结合专有的高效电子标签碰撞处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于智能书架、无人零售、物流、个人身份识别、会议签到系统、门禁系统、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。
特点
完全自主知识产权设计；
l 全数字信号处理设计，无需人工调节；
l 支持ISO/IEC15693协议电子标签；
l 射频输出功率0.5~2W可调；
l 先进的标签碰撞处理算法，高识读率，典型标签处理速度超过80张/秒；
l 2路SMA天线接口可直接配接50Ω标准RFID天线，有效距离达至90cm以上*；
l 支持天线工作状态检测；
l 支持RS232和TCPIP接口；
l 通讯波特率软件可调；
l 提供动态连接库（DLL）及演示软件源代码，支持二次开发；
l 支持Firmware在线升级。
*有效距离与外接天线、电子标签及工作环境有关。
电气特性
l 极限参数
项目 | 符号 | 数值 | 单位 |
电源电压 | VCC | 28 | V |
工作温度 | TOPR | -20~+65 | ℃ |
贮藏温度 | TSTR | -25~+80 | ℃ |
l 规格
除特别说明，所示规格取自TA＝25℃及VCC＝+24V及输出RF功率2W工作条件下
项目 | 符号 | 最小 | 典型 | 最大 | 单位 |
工作电压 | VCC | 13 | 24 | 26 | V |
工作电流 | IC | 0.56 | 1.0 | A | |
工作频率 | FREQ | 12 | MHz | ||
有效距离* | DIS | 0 | 600 | 900 | mm |
* 有效距离与外接天线、电子标签及工作环境相关。
LED灯说明：
红灯：常亮表示读写器工作正常，闪烁表示读写器工作异常，比如天线未接等异常情况。
蓝灯：亮起表示正在执行命令，熄灭表示读写器空闲。
RS232接口定义：
序号 | 符号 | 描述 |
1 | NC | 保留 |
2 | TXD | RS232串行通讯数据输出 |
3 | RXD | RS232串行通讯数据输入 |
4 | NC | 保留 |
5 | GND | 信号地 |
6 | NC | 保留 |
7 | NC | 保留 |
8 | NC | 保留 |
9 | NC | 保留 |
RJ45接口：
网络通讯接口。
